Project Description

SAP PI (Process Integration) und SAP PO (Process Orchestration)

Mit SAP PI/PO Daten schnell und störungsfrei zwischen verschiedenen Systemen austauschen

Ihre Anforderungen

  • Verbindung zwischen SAP-System und Fremdsystemen
  • Störungsfreier Datenaustausch
  • Verwendung von Standardverbindungen wie RFC & IDOC, etc.
  • Konfiguration von SAP PI/ SAP PO

Unsere Lösung

  • Implementierung von SAP PI/PO
  • Anbindung aller Anwendungen und Prozesse über einen Schnittstellen-Bus
  • Anbindung verschiedener Partner mit speziellen Zertifikaten

Ihre Vorteile

  • Einfacher und schneller Austausch von Daten zwischen verschiedenen Systemen
  • Realisierung systemübergreifender Prozesse
  • Umfassende Transparenz der Verbindung
  • Effizienter Datentransfer

Die SERKEM-Lösung im Detail

SAP PI & SAP PO

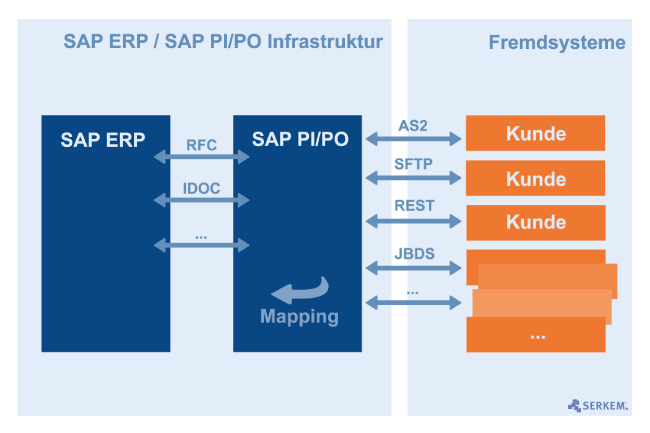

SAP Process Integration bzw. SAP Process Orchestration (SAP PI/SAP PO) ist eine Middleware-Plattform, die für die Verbindung eines SAP-Systems mit Systemen anderer Anbieter bzw. Fremdsystemen konzipiert ist. Ein solches mögliches Szenario wäre z. B. die Integration eines Webshops (sowohl A2A als auch B2B):



SAP PI ist eine Weiterentwicklung der SAP Exchange Infrastructure (SAP XI). Es verfügt über unterschiedliche unternehmensinterne sowie unternehmensübergreifende Integrationsszenarien, um den Prozessablauf und die Aufteilung einer Geschäftsanwendung in ihre Anwendungskomponenten zu modellieren.

Um für andere Systeme zur Integration offen zu sein, orientiert sich SAP PI an die allgemein anerkannten Standards. Ursprünglich benötigte SAP PI sowohl die ABAP-, als auch Java-Komponente. Ab der Version 7.3 ist  SAP PI/PO kein sog. Dual-Stack-System mehr, sondern kann als reine Java-Version verwendet werden. Ein ABAP-Stack ist nicht mehr zwingend erforderlich, kann allerdings trotzdem verwendet werden.

SAP PO/PI bietet Werkzeuge zur Modellierung und zum Designen von Geschäftsprozessen. Die Einsatzmöglichkeiten dieser Werkzeuge reichen dabei vom gesamten Prozessablauf über die Reihenfolge der Aktivitäten bis hin zu den Interfaces und Datentypen.

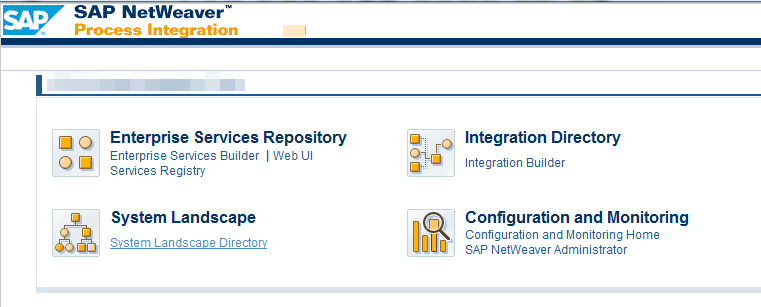

Die Benutzerführung von SAP PI und SAP PO basiert komplett auf der Java Runtime Engine:



SAP PI und SAP PO zeichnen sich durch eine relativ unkomplizierte Architektur aus. Im Grunde besteht diese aus drei Benutzerkomponenten:

Connectivity

SAP PI bietet eine Vielzahl an Adaptern um eine Integration verschiedener Anwendungen unabhängig von deren technischen oder anwendungsspezifischen Protokollen zu ermöglichen. Ein solcher Adapter sorgt vor der Übertragung an das externe System für eine eventuelle Konvertierung in ein für das andere System lesbares Format. Um eine Message verarbeiten zu können, wandelt die Laufzeit-Engine jede eingehende Message zuerst in ein internes Message-Format um. Als Message bezeichnet man hierbei das Datenpaket, das übermittelt werden soll.

Die Umwandlung durch die Laufzeit-Engine geschieht mit Hilfe eines Adapters auf der Inbound-Seite. Um nun die Übermittlung an ein anderes System durchführen zu können, werden, unter Berücksichtigung der entsprechenden System-Parameter, sämtliche Datenpakete in das Format des Ziel-Systems umgewandelt. Dies geschieht vor dem Transport nach außen und wird durch einen entsprechenden Adapter auf der Outbound-Seite durchgeführt.

Mapping

Prozesskomponenten tauschen die Daten mit unterschiedlicher Struktur aus. Für einen störungsfreien Prozess müssen diese angeglichen werden. Das Mapping zeigt also, welche Konvertierungsregeln für die Transformation von Quell- zu Zielelementen gelten. Dieses Mapping legt ebenso fest, in welcher Verbindung verschiedenste Strukturknoten in Ziel- und Quellsystem zueinander stehen. Jeder Strukturknoten im Quellsystem wird also einem Strukturknoten im Zielsystem zugeordnet.

Routing

Das Routing umfasst alle Regeln, die den Informationsfluss zwischen verschiedenen Anwendungssystemen zur Laufzeit definieren. SAP PI unterstützt vor allem das  Routing, das vom Inhalt der ausgetauschten Messages abhängig ist.




Die Verwendung von SAP PI bzw. SAP PO bietet also vielerlei Vorteile. Eine Implementierung sollte allerdings nur mit einem verlässlichen Partner durchgeführt werden. Sollten Sie Fragen haben, oder eine Einführung planen, unterstützt Sie SERKEM gerne.
